產品簡介

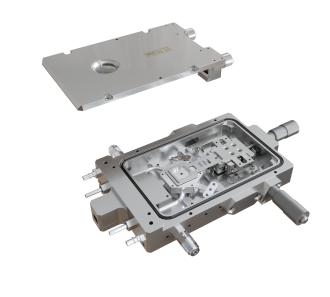

HCS621GXY專為顯微鏡/光譜儀設計。此款冷熱臺可在 -190℃ ~ 600℃ 范圍內控溫，同時允許光學觀察和樣品氣體環境控制。熱臺上蓋與底殼構成一個氣密腔，可往內充入氮氣等保護氣體，來防止樣品在負溫下結霜，或高溫下氧化。此外冷熱臺帶有可從密封腔外移動樣品的XY樣品微分移動尺。此外另有真空腔型號HCS421VXY提供。
功能特點
|
適用于 顯微鏡/光譜儀 |
|
-190℃~600℃ 可編程控溫（負溫需配液氮制冷系統） |
|
直徑26 mm帶通光孔的加熱區 |
|
在XY方向移動樣品的微分移動尺 |
|
可充入保護氣體的氣密腔（另有真空腔型號） |
|
可從溫控器或電腦軟件控制，可提供軟件SDK |
|
*可做定制或改動，詳詢上海恒商
溫控參數 溫度范圍 -190℃ ~ 600℃（負溫需配液氮制冷系統）
加熱塊材質 銀
傳感器/溫控方式 100Ω鉑 RTD / PID 控制
最大加熱/制冷速度 +150℃/min （100℃時）
-50℃/min （100℃時）
最小加熱/制冷速度 ±0.01℃/min
溫度分辨率 0.01℃
溫度穩定性 ±0.05℃（>25℃），±0.1℃（<25℃）
軟件功能 可設溫控速率，可設溫控程序，可記錄溫控曲線
光學參數
適用光路 透射光路 和 反射光路
窗片 可拆卸與更替的窗片
最小物鏡工作距離 5 mm *截面圖中 WD
最小聚光鏡工作距離 11.5 mm *截面圖中 CWD
透光孔 φ2 mm *截面圖中φVA
上蓋窗片觀察 窗片范圍φ18mm，最大視角±58° *截面圖中θ1
底部窗片觀察 窗片范圍φ18mm，最大視角±19° *截面圖中θ2
負溫下窗片除霜 吹氣除霜管路
結構參數
加熱區/樣品區 Ø26 mm *使用 XY 移動尺時樣品區由樣品襯底決定
樣品腔高 2.5 mm *樣品最大厚度 = 樣品腔高 – 樣品襯底厚度
樣品襯底 默認為石英坩堝（內徑>9mm/厚 0.5mm） *可根據用戶使用需求更換為其他
放樣 水平抽出上蓋后置入樣品
樣品 XY 移動尺
可從密封腔外移動樣品，分辨率 10μm，行程 10mm
氣氛控制 氣密腔，可充入保護氣體
外殼冷卻 可通循環水，以維持外殼溫度在常溫附近
安裝方式 水平安裝 或 垂直安裝
臺體尺寸/重量 159.7 mm x 86 mm x 22 mm / 500g
配置列表
基本配置 HCS621GXY 冷熱臺 、mK2000B 溫控器
可選配件 冷熱臺安裝支架 、液氮制冷系統 、外殼循環水冷系統、、 真空系統（僅用于真空型號）
|
