產品簡介

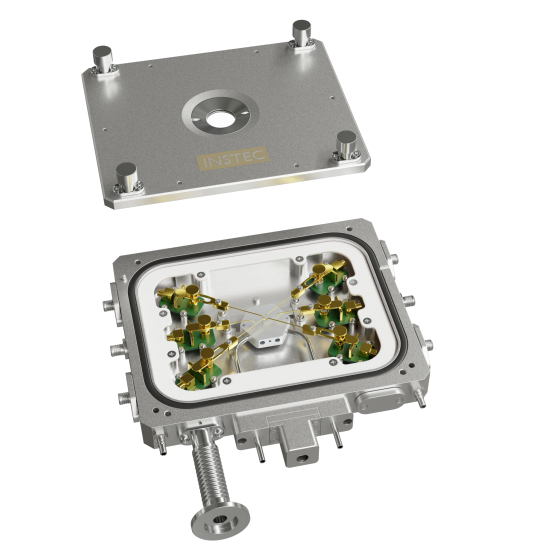

HCP421V-PM 可單獨使用，也可搭配顯微鏡/光譜儀使用。其可在 -190℃ ~ 400℃ 范圍內控溫，同時允許探針電測試、光學觀察和樣品氣體環境控制。探針臺 上蓋與底殼構成一個可抽真空的密封腔，亦可內充入氮?dú)獾缺Ｗo(hù)氣體，來防止樣品 在負溫下結霜，或高溫下氧化。
功能特點
迷你溫控探針臺，可用于 顯微鏡/光譜儀 -190℃~400℃ 可編程控溫（負溫需配液氮制冷系統） φ26 mm 加熱區 可抽真空的腔體，亦可充入保護氣體使用 SMA 接頭轉 BNC 四探針，手動點針,
*可選六探針 *可選三同軸接口，用于 pA 級測試
*可選增設腔內接線柱（樣品接電引線）
*可從溫控器或電腦軟件控制，可提供軟件 SDK
*可做定制或改動，詳詢上海恒商
溫控參數
溫度范圍 -190℃ ~ 400℃（負溫需配液氮制冷系統）
傳感器/溫控方式 100Ω鉑 RTD / PID 控制（含 LVDC 降噪電源）
最大加熱/制冷速度 30℃/min
最小加熱/制冷速度 ±0.01℃/min
溫度分辨率 0.01℃
溫度穩定性 ±0.05℃（>25℃），±0.1℃（<25℃）
軟件功能 可設溫控速率，可設溫控程序，可記錄溫控曲線
光學參數
適用光路 反射光路 *另有透射光路型號
窗片 可拆卸與更替的窗片
最小物鏡工作距離 8 mm *截面圖中 WD
透光孔 臺面默認無通光孔，可增設通光孔以支持透射光路
上蓋窗片觀察 窗片范圍φ18mm，最大視角±45° *截面圖中θ1
負溫下窗片除霜 吹氣除霜管路
結構參數
加熱區/樣品區 φ26 mm
樣品腔高 5.8 mm *樣品最大厚度由探針決定
放樣 打開上蓋后置入樣品再點針，關上蓋后無法移動探針
氣氛控制 可抽真空的腔體，亦可充入保護氣體使用
外殼冷卻 可通循環水，以維持外殼溫度在常溫附近
安裝方式 水平安裝 或 垂直安裝
臺體尺寸/重量 180 mm x 130 mm x 27 mm / 1600g
配置列表
基本配置 HCP421V-PM 溫控探針臺、mK2000B 溫控器、外殼循環水冷系統
可選配件 安裝支架、測試源表、真空系統、三同軸 BNC 接口、臺面電懸空、 樣品接電引線
