PCB特性表征

透孔鉆孔

關于通孔，通孔安裝技術（THT）和表面貼裝技術（SMT）是將元件固定在印刷電路板上*常用的兩種方法。更確切地說，通孔安裝技術（THT）中使用通孔，這些通孔會貫穿印刷電路板的整個寬度。就表面貼裝技術（SMT）而言，盲孔僅會深入電路板一定深度，以便連接內部電路的不同層。

Sensofar光學輪廓儀已多次被用于表征穿孔的生成方法以及電路板上的孔洞，以獲得精確且準確的結果。

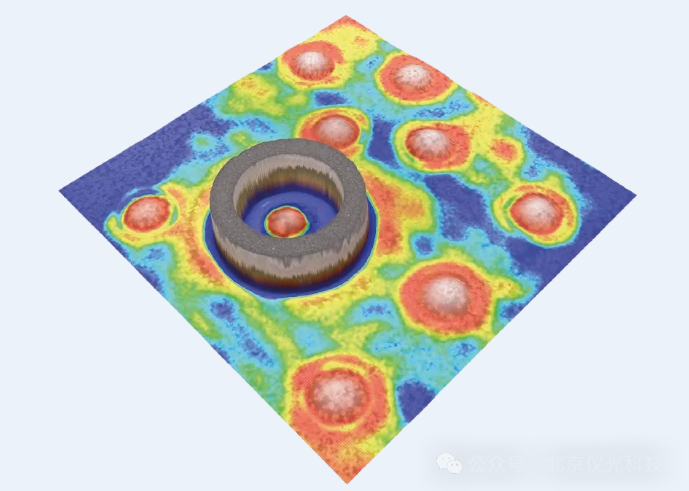

通孔的測量技術選擇是基于樣品的粗糙度來進行的，而盲孔則始終使用干涉儀進行測量。這種光學技術在低反射的情況下能夠展現出*越的性能，當縱橫比（長度與寬度之比）非常高時，就可能會出現這種低反射的情況。實際上，S neox能夠測量高達1:20的縱橫比。在分析方面，可以使用Senso PRO孔插件來對通孔的19個參數進行特性評估，并且在設定公差之后，能夠獲得合格或不合格的報告。

凹陷缺陷

當印刷線路板通孔填充*全后，如果填充材料過多或不足，可能會出現凹陷。對于那些將作為連接點的填充孔來說，凹陷的高度非常關鍵。鑒于這是電路印刷板行業中普遍存在的問題, Sensofar 提供SensoPRO Dimple 插件，可自動檢測并提供凹陷的高度。此外，SensoPRO Dimple T插件可以精確識別和分析拓撲圖中與連接點相對應的圓圈內的凹陷。

Sensofar提供了一系列全面的解決方案，用于自動進行印刷電路板（PCB）的特性評估，并收集和分析各種測量數據。
