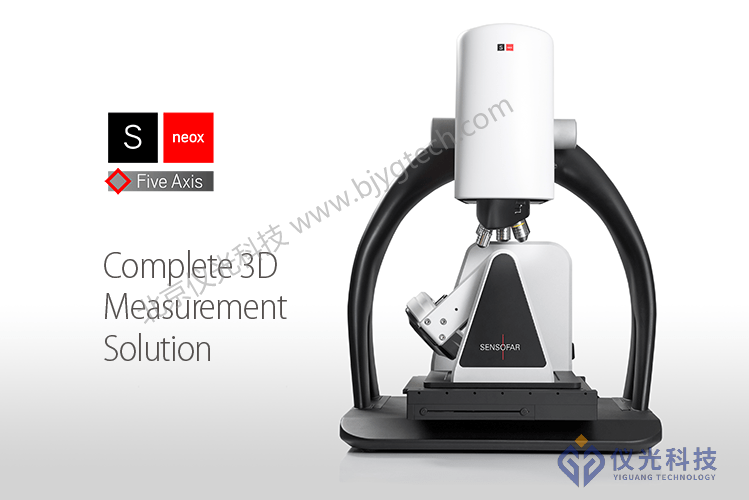

此款S neox Five Axis 3D光學輪廓儀結合了高精度旋轉模塊和S neox 3D光學輪廓儀的先進檢測和分析功能在指定的位置上實現全自動地3D表面測量，并結合在一起，完成全表面的3D立體測量。S neox 3D測量技術涵蓋了廣泛的尺度，包括輪廓變化（多焦面疊加技術)、亞納米粗糙度（干涉測量技術）或需要更高橫向分辨率以及垂直分辨率（共聚焦技術）的臨界尺寸。
產品特點：
S neox 3D測量技術涵蓋了廣泛的尺度，包括輪廓變化（多焦面疊加技術)、亞納米粗糙度（干涉測量技術）或需要更高橫向分辨率以及垂直分辨率（共聚焦技術）的臨界尺寸。
S neox Five Axis可以在指定的位置進行全自動3D表面測量，并將所有測量結果組合在一起，完成全表面的3D立體測量。

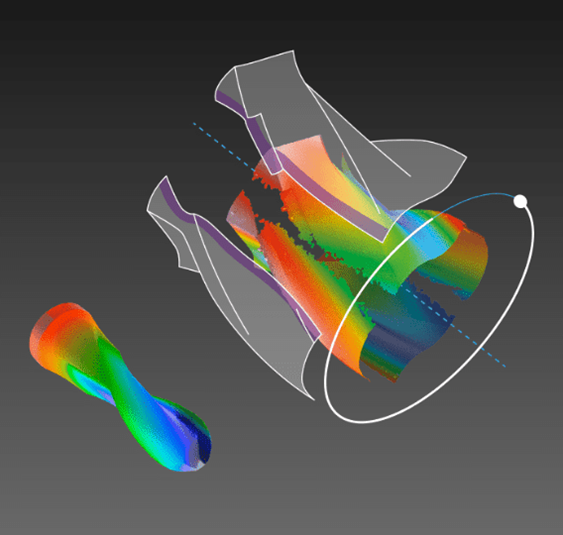

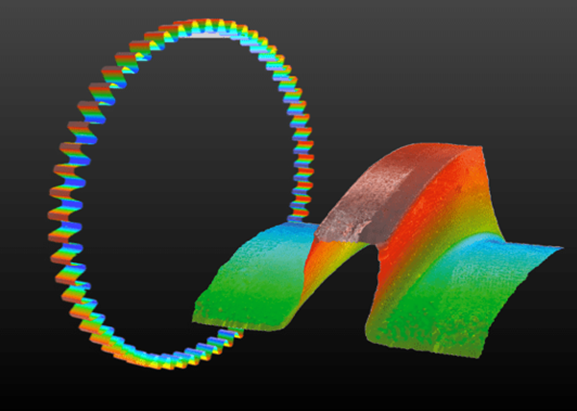

S neox Five Axis能夠旋轉樣品,在圓周上相同高度的位置測量一系列3D形貌。SensoFIVE 軟件合并相同高度的一系列單個3D形貌信息，得到高精度的環形樣品表面的精確3D表面。然后合并不同的高度，系統可以在尖銳邊緣和關鍵表面上提供完整的形狀信息。

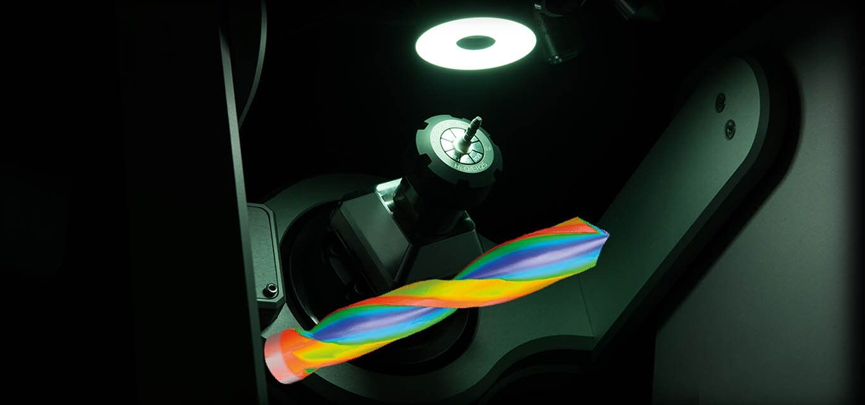

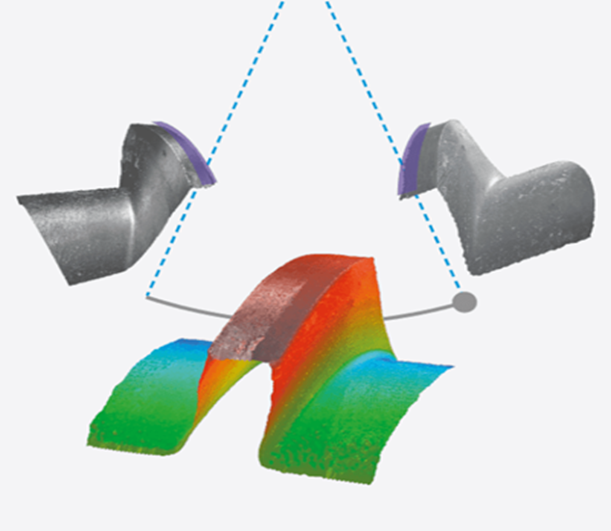

測量包含陡角的復雜曲面非常困難，因為陰影效應會阻止您在單次采集中獲得完整的測量結果。有必要傾斜樣品以便從兩個不同的位置測量樣品并將兩個形貌結果組合以獲得完整的測量結果。Five Axis旋轉臺允許樣品沿相反方向定位以使整個表面可見。系統將獲取單獨的測量值，然后，將自動合并它們以獲得完整的3D立體測量。
通過自動化程序，只需單擊一下即可測量樣品的不同部分。友好的用戶界面允許您在沒有任何約束的情況下找到測量位置。然后關注樣品的關鍵部分并將其添加到自動化例程中。最后
點擊”獲取”，只需單擊一下即可獲得所有測量部件。這是一種自動化測量程序的快速簡便方法。

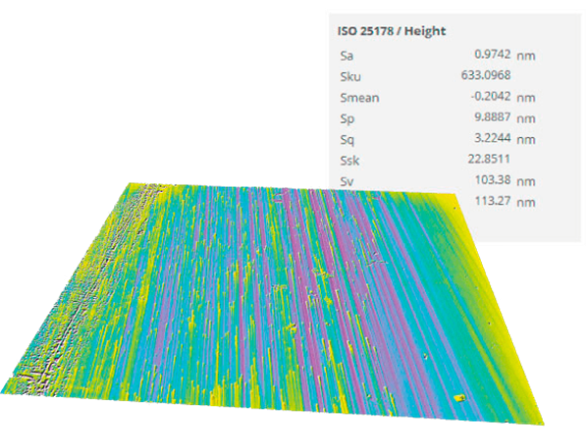

我們的共聚焦和干涉測量技術允許您測量具有任何級別的粗糙表面，從極粗糙（典型的鋼材表面）到大約1A的高反射表面 (金剛石或鏡面)。根據NPL、NIST和PTB粗糙度標準，將我們的系統轉換為重復且可追溯的系統。多焦面疊加技術使系統對測量大坡度提供了快速、簡便地響應。

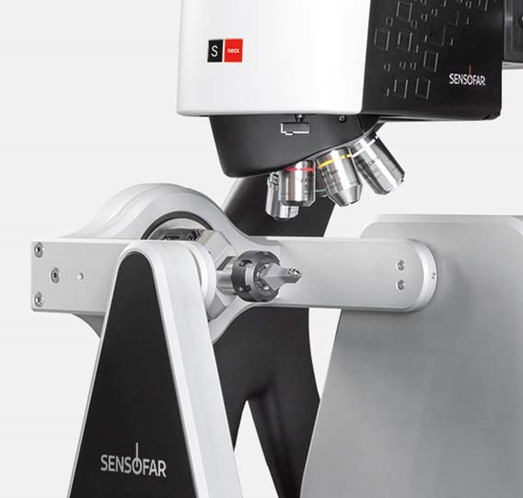

Five Axis旋轉平臺有高精度電動旋轉A軸和360º無限旋轉、1弧秒定位重復性、和電動B軸、-30º至110º、0.5弧分定位精度、帶限位開關組成。還配備了System3R夾緊系統。
各種支架和夾頭。根據樣品，可提供不同類型的支架。對于旋轉樣品，夾頭支架（可根據要求提供多種選擇）帶有十五個夾頭，而其他夾頭則為扁平夾具。它還包括平面鏡和校準樣品的校準包。

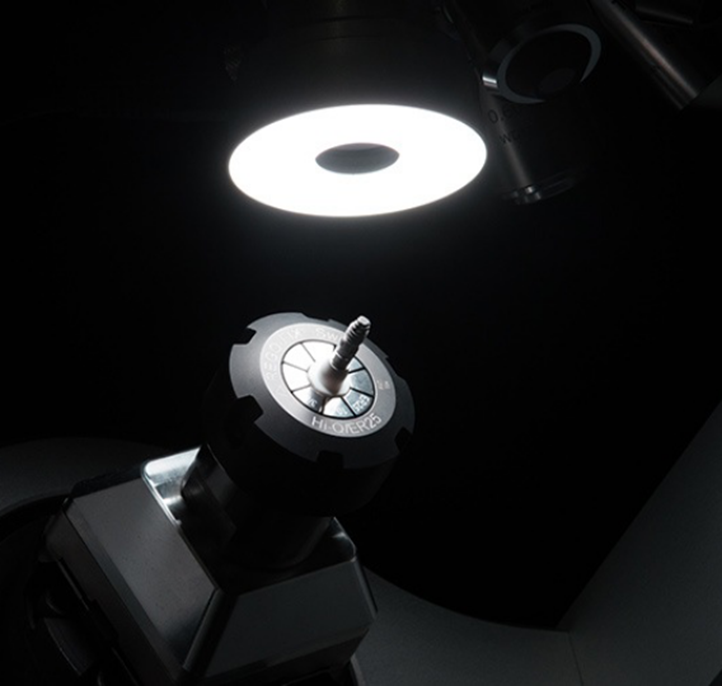

為獲取均勻的照明，配置環形燈照明輔助。環形燈采用LED照明，以均勻有效的方式照射樣品。它安裝在物鏡的上方和周圍，環形燈為共焦和多焦面疊加技術提供增強的信號。這確保了焦平面處的適當照明。
