產品簡介

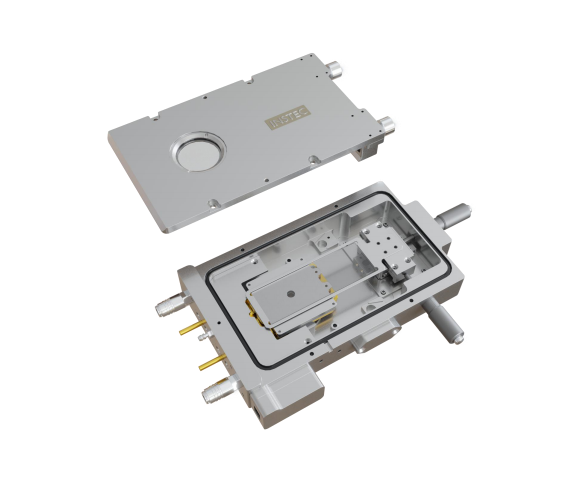

TS102GXY / TS102VXY 可用于顯微鏡等光學設備。冷熱臺的溫控基于帕爾貼半 導體溫控片（TEC），無需液氮制冷耗材即可達到 -40℃，適合長時間實驗。冷熱臺 使用 25 mm x 75 mm 標準載玻片，并可進行顯微鏡下樣品精密移動。 TS102GXY 的熱臺上蓋與臺體構成一個氣密腔，TS102VXY 的則是真空腔，腔內 可以充入保護氣體或抽真空（依據不同型號），來防止樣品在負溫下結霜。
功能特點
適用于 顯微鏡 等光學設備 TEC 半導體溫控片，降溫時無需液氮制冷耗材，適合長時間實驗 -40℃~120℃ 可編程控溫（無需制冷耗材） 適用 25 mm x 75 mm 標準載玻片 在 XY 方向移動樣品的微分移動尺 可充入保護氣體的氣密腔（另有真空腔型號） 可從溫控器或電腦軟件控制，可提供軟件 SDK *可做定制或改動，詳詢上海恒商
溫控參數
適用光路 透射光路 和 反射光路
窗片 可拆卸與更替的窗片
最小物鏡工作距離 5.6 mm *截面圖中 WD
最小聚光鏡工作距離 13.6 mm *截面圖中 CWD
透光孔 φ5 mm *截面圖中φVA
上蓋窗片觀察 窗片范圍φ27mm，最大視角±60° *截面圖中θ1
底部窗片觀察 最大視角±13° *截面圖中θ2
負溫下窗片除霜 吹氣除霜管路
結構參數
加熱區/樣品區 40 mm x 40 mm
樣品腔高 3.5 mm 不放內蓋 2.0 mm 放內蓋 *樣品最大厚度 = 樣品腔高 – 載玻片厚度
樣品襯底 默認為 25 mm x 75 mm 標準載玻片 *可根據用戶使用需求更換為其他
放樣 水平抽出上蓋后置入樣品
樣品 XY 移動尺 可在顯微鏡下移動樣品，分辨率 10μm，行程 10mm
外殼冷卻 通循環水，以維持外殼溫度在常溫附近
安裝方式 水平安裝 或 垂直安裝
臺體尺寸/重量 169 mm x 96 mm x 25 mm
800g（TS102GXY），900g（TS102VXY）
配置列表
基本配置 TS102GXY / TS102VXY 冷熱臺 、mK2000B 溫控器 、 外殼循環水冷系統
可選配件 冷熱臺安裝支架 、真空系統（僅用于真空型號）
