揭秘EUV光刻核心技術:如何用納米級測量打造下一代芯片??
來源:本站 最后更新:2025-08-29 作者:佚名 瀏覽:102次

一、EUV掩模:芯片制造的“光學模板”

與傳統透射式光掩模不同,EUV掩模采用反射式設計(因EUV光易被材料吸收)。其表面吸收層的高度變化需精確控制,才能實現13.5nm極紫外光的精準反射與衍射。

關鍵挑戰:

•吸收層臺階高度誤差需<1nm

•多層膜表面粗糙度要求<0.2nm

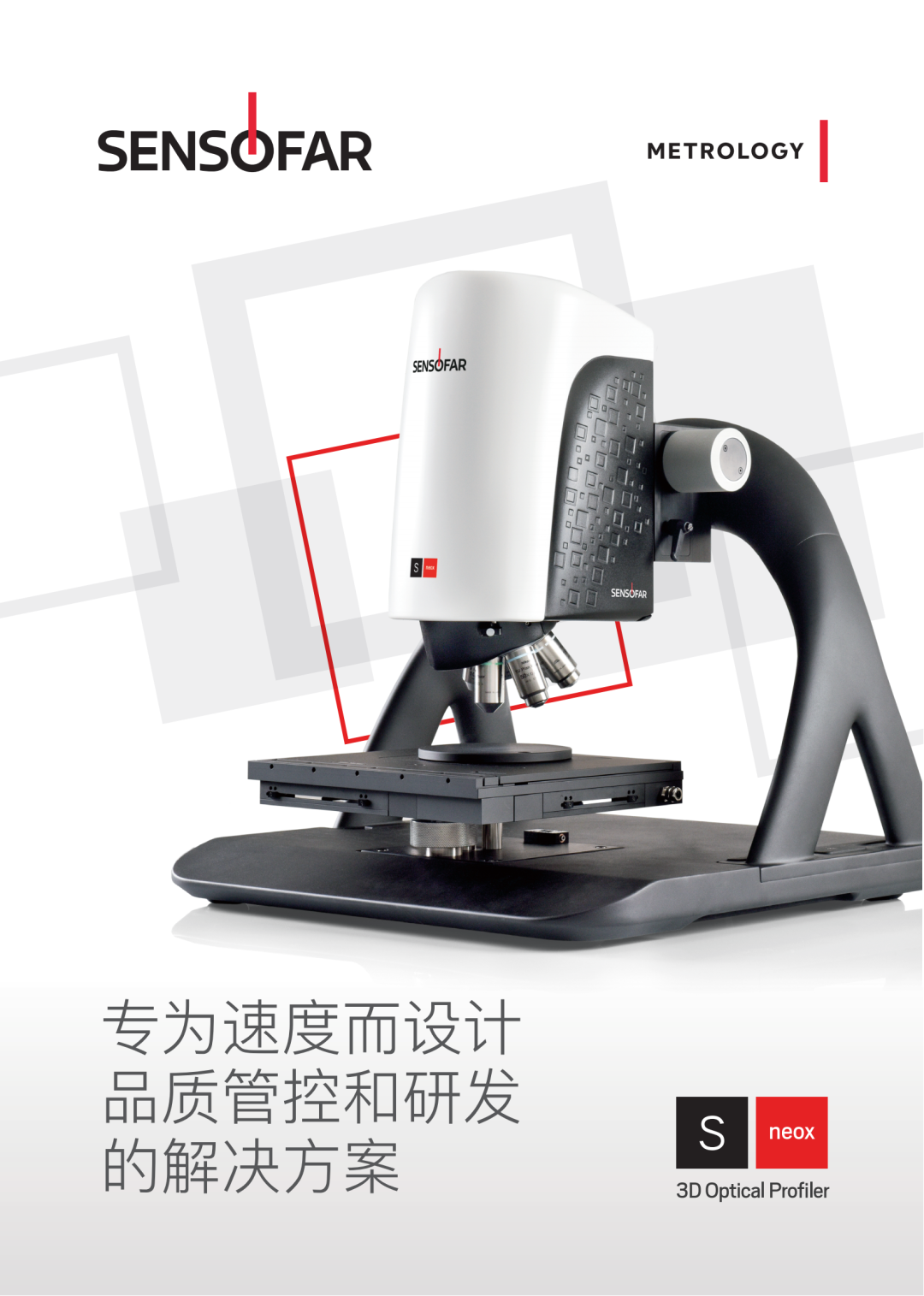

二、S neox測量系統:亞納米精度的三大突破

1. 白光干涉技術

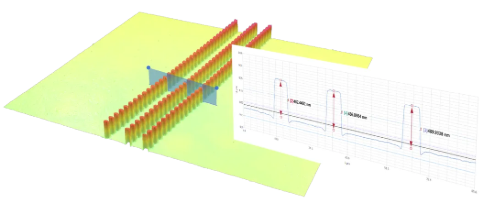

通過分析反射光干涉條紋的相位變化,實現三維形貌納米級重建,可精準捕捉吸收層微結構:

2. 0.01nm縱向分辨率

相當于1個硅原子直徑的1/20,能檢測到肉眼不可見的膜層凸起或凹陷:

3. 高效動態掃描

•單視野掃描僅需2秒(50倍物鏡)

•自適應光學系統實時優化光路,應對表面傾斜或反射率變化:

三、從實驗室到量產:測量技術如何賦能制造?

? 缺陷檢測

識別吸收層殘留物、多層膜剝落等致命缺陷,避免數千萬美元的晶圓報廢:

? 工藝優化

量化刻蝕與沉積工藝的均勻性,推動良率提升:

四、結語

隨著3nm以下制程的演進,EUV掩模的測量精度需求將持續攀升。Sensofar S neox為代表的測量技術,正在為摩爾定律的延續鋪設“看不見的基石”。
