Sensofar 條紋投影

條紋投影非常適合大面積測量，垂直精度和可重復性高，系統噪聲低。

背景

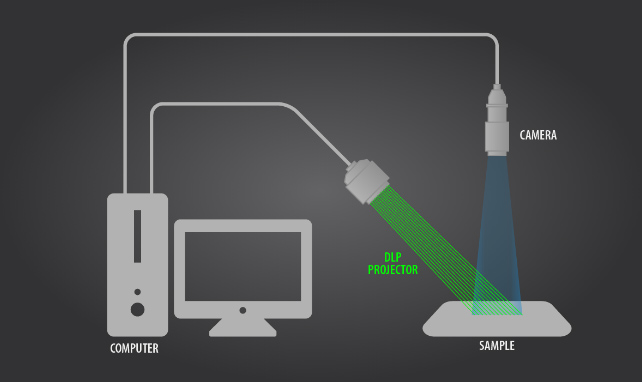

條紋投影原理

將結構光以一定角度投射到樣本上，用相機接收反射光。投射到某個表面上時，投射光型改變，因此，通過確定條紋圖形與高度變化之間的相互關系，我們就可獲得 3D 圖像。

光學方案

為了在現場樣本上獲得均勻、聚焦且等距的條紋投影，Scheimpflug 配置與雙遠心鏡頭一起使用。不管物體在視場中的距離或位置如何，均有恒定的放大倍率，是測量用途的理想之選。

主要特征

   正確 單拍采集

   垂直精度高的大區域 而且 可重復性高 (σ = 0.01 µm)，系統噪聲 低至 0.5 µm

   實像顏色

   沒有Z 向掃描
